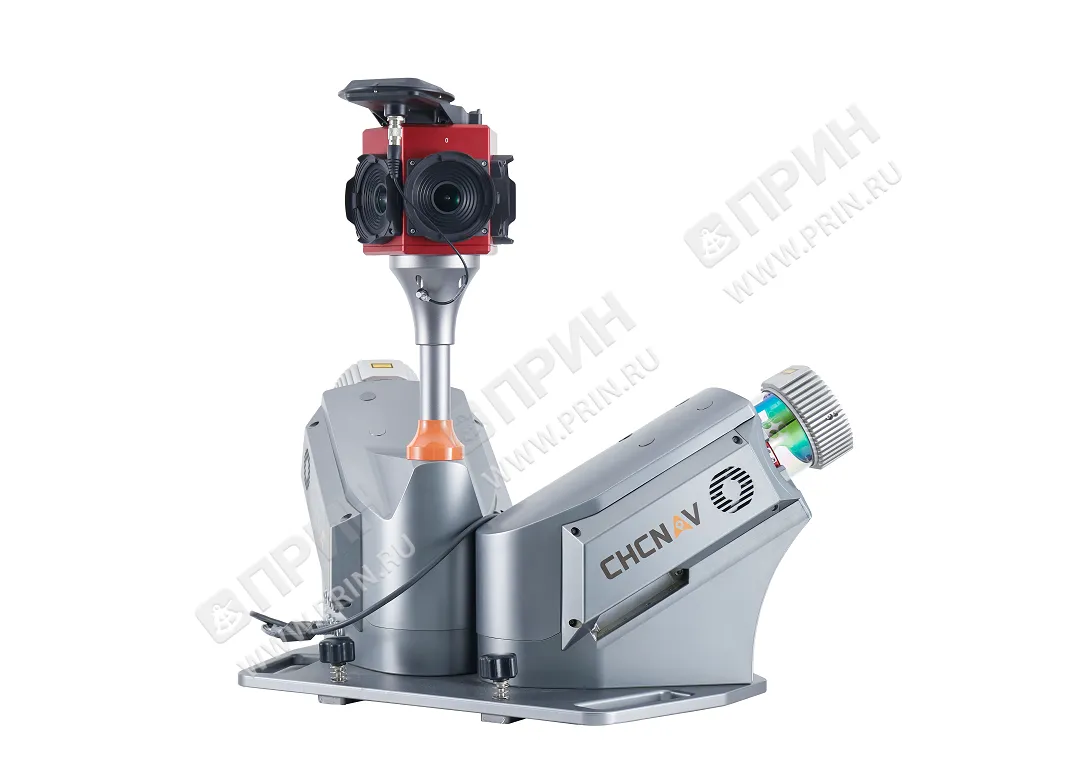

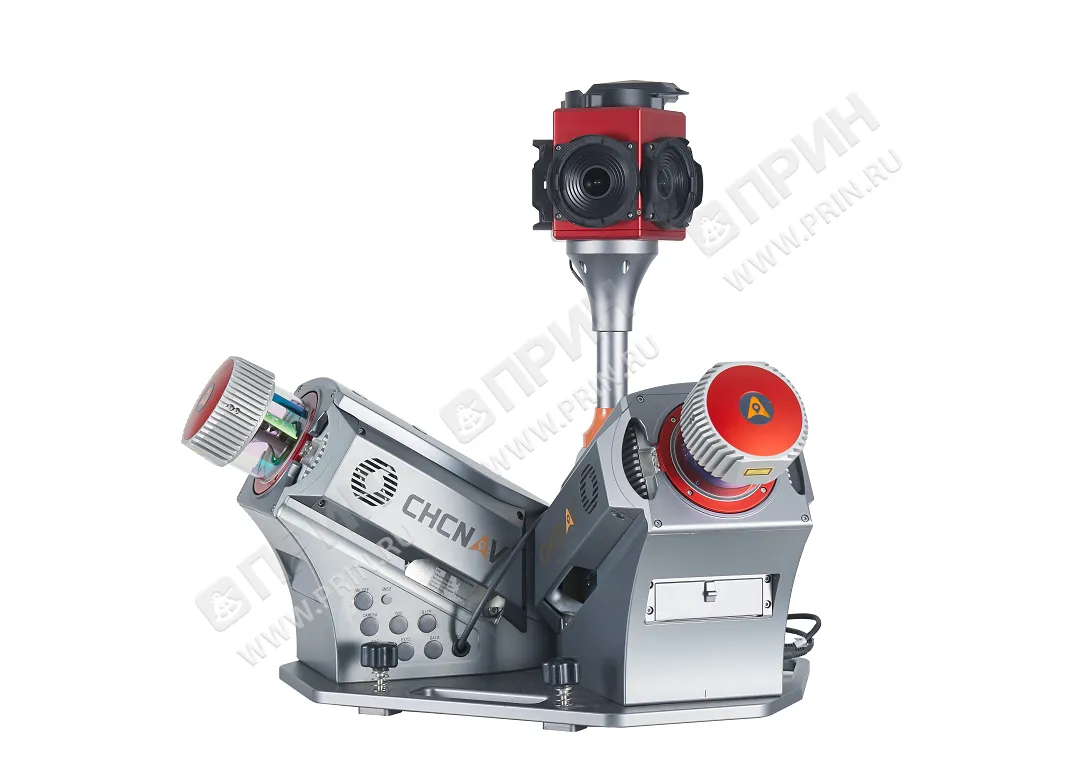

Система мобильного картографирования Alpha3D Dual фото

Система мобильного картографирования Alpha3D Dual

Артикул: 191206030252-080-000-CHC

Производитель: PrinCe

Цена по запросу

+7 (843) 266-02-18 +7 (800) 101-52-55

Условия доставки товара

Alpha3D Dual – самое производительное решение для мобильного картографирования для получения большого количества данных в постоянно изменяющейся среде.

Alpha3D Dual объединяет в одном легком, защищенном и компактном корпусе самые передовые разработки в области высокоточного, дальнобойного и высокоскоростного лазерного сканирования, высококачественного получения HDR фотоизображений совместно с высокочастотным спутниковым приёмником и инерциальной системой

ПРИМЕНЕНИЕ

дорожное строительство
железные дороги
туннели
системы «Цифровой город»
инфраструктура энергетического комплекса
нефте и газопроводы
открытые карьеры
водное хозяйство
ВВП аэропортов

Название

Значение

Дата выпуска

2019

Точность по внешней сходимости без контрольных точек, план, мм

25-30

Точность по внешней сходимости без контрольных точек, высота, мм

25-30

Возможность установки на ТС

Монтажная площадка с возможностью установки на любой вид ТС (автомобиль, ж/д тележки и поезда, водный транспорт)

Масса измерительного блока, кг

Размеры измерительного блока, см

51.3x62x67.2

Масса монтажной площадки, кг

Размеры монтажной площадки, см

72x31x12

Масса источника питания, кг

В зависимости от количества батарей

Размеры источника питания, см

62.9×49.7×5.3

Класс пыле-влаго защиты

IP64

Рабочая температура

от -10°C до +40°C

Температура хранения

от -20°C до +50°C

Влажность (рабочая)

до 80

Скорость движения ТС, км/ч

40 (макс — 110)

Источник питания

Внешний источник питания в защитном кейсе. Батареи стандартные, автомобильные, замена может производиться пользователем самостоятельно

Время работы

Зависит от количества ячеек в системе питания. 1 ячейка = 2 часа работы

Энергопотребление

240 Вт стандартно

Система ГНСС

Мультисистемная плата GPS/ГЛОНАСС/Gallileo/Beidou с поддержккой SBAS/QZSS и L-Band, подключение двух антенн

Частота обновления ГНСС-системы, Гц

Частота обновления инерциальной системы, Гц

Стандартно 600

Датчик пройденного пути (одометр)

Да, опционально

Точность определения местоположения, без потери сигналов ГНСС, СКП

1 см в плане, 2 см по высоте

Точность ориентации ° крен/тангаж, СКП

0.005

Точность ориентации ° курс, СКП

0.010

Камера

Сферическая камера Flir LadyBug 5+, возможность подключения дополнительных камер

Количество камер

6 сенсоров Sony IMX264, разрешение 5 Мп каждый

Количество кадров, fpc

Поле зрения

360° x 270°

Дополнительные камеры

Опциональная панорамная камера (4 x камеры),разрешение 7360 x 4912

Тип сканера

Riegl VUX-1HA — стандартно, Riegl VUX-1UAV — опционально

Количество сканеров

1, второй — опционально

Частота измерений, Гц

2 х 250

Сектор сканирования

360°

Скорость сканирования, точек в секунду

2 х 1 млн.

Максимальная дальность сканирования, м

420 — 300 тыс. изм. в сек / 235 — 1 млн. изм. в сек / 920 м — 500 тыс. изм в сек

Относительная точность сканирования на 50 м, мм

Плотность сканирования на скорости 40 км/ч, см

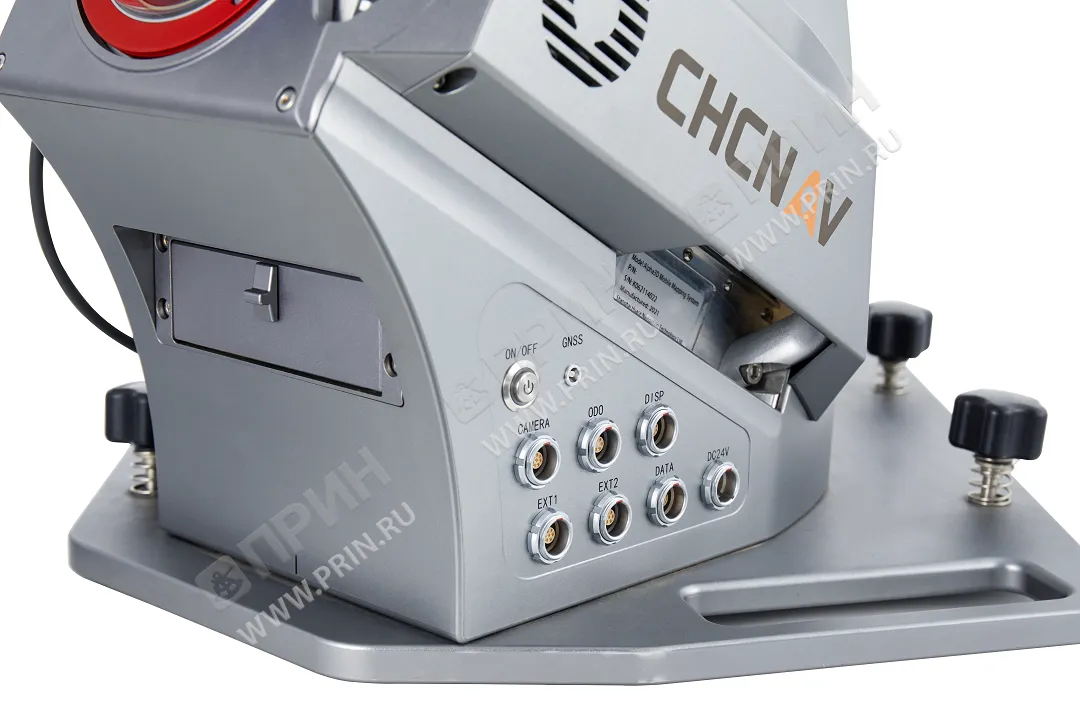

Подключение дополнительных датчиков и оборудования

1 порт для дополнительной антенны ГНСС, 2 порта RS232 для подключения дополнительных датчиков (с поддержкой NMEA и PPS)

Хранение данных

сменный SSD 2 Тб

Объем данных, Гб/км

Управляющий компьютер

Интегрированный, многоядерный, промышленный ПК с низким уровнем энергопотребления

ПО для сбора геопространственных данных

CoCapture, не требующее установки, управление через web-браузер

Управление системой

Через любой планшет/ПК, с поддержкой WiFi/LAN

Видео: Мобильное сканирование. Что это такое. Начало

Видео: Мобильное сканирование. Пробуем Alpha3D в деле.

Если у Вас есть вопросы по системным требованиям, то Вы можете позвонить по номеру, указанному на нашем сайте. Наш менеджер ответит на все интересующие Вас вопросы.

Артикул	Наименование	Количество
Компоненты системы
191206020252 030 000	СИСТЕМА МОБИЛЬНОГО КАРТОГРАФИРОВАНИЯ ALPHA3D	1
0101 100 003	Лазерный сканер Riegl VUX-1HA	2
2404 010 004	Панорамная камера LadyBug5+	1
0101 080 018	Диск жесткий 2Тб SSD	1
0201 050 363-2	Крепление на телескопическую платформу	1
1911 110 013	Телескопическая платформа на рейлинги автомобиля	1
3204 990 009	Защитный чехол	1
3204 070 001	USB накопитель	1
3204 990 008	Рулетка	1
0101 070 086	Источник питания	1
0105 000 412	Кабель передачи данных SATA-USB3	1
3204 050 002	Транспортировочный кейс	1
1903 110 005	Аккумуляторы в контейнере	1
Программное обеспечение (не входят с стандартный комплект)
2405 030 040	ПО Inertial Explorer	1
1904 110 664	ПО CoCapture	1
1904 110 662	ПО CoPre	1
1904 110 660	ПО CoProcess	1
1904 110 668	ПО CoManager	1
3205 030 002	ПО Orbit 3DM Feature extraction пакет Pro	1
Дополнительные компоненты системы (не входят с стандартный комплект)
0101 100 003	Лазерный сканер Riegl VUX-1HA	1
0101 100 002	Лазерный сканер Riegl VUX-1UAV	1
3204 020 002	Дополнительная антенна GNSS с магнитным креплением	1
0105 000 454	Кабель ГНСС 3 м	1
1908 110 010	Одометр (DMI)	1
3203 010 003	Планшет	1
0105 000 372	Кабель интерфейсный для монитора	1
0105 000 481	Кабель VGA-miniVGA	1
3204 010 001	Монитор Alpha 3D	1
3204 990 001	Клавиатура беспроводная	1
0101 080 022	Диск жесткий 2Тб SSD	1
0101 080 023	Диск жесткий 4Тб SSD	1
	Набор кейсов для перевозки в самолетах (2 контейнера)	2
1903 110 020	Батареи	1
Дополнительно обучение и пуско-наладка
1904 110 023	Обучение работе с системой 5 дней / 5 чел	1
1904 110 024	Пуско-наладка на территории заказчика, 1 день	1
