Эхолот однолучевой CHCNAV D390

Однолучевой эхолот CHCNAV D390

Профессиональная батиметрическая съёмка в компактном и готовом к работе комплексе

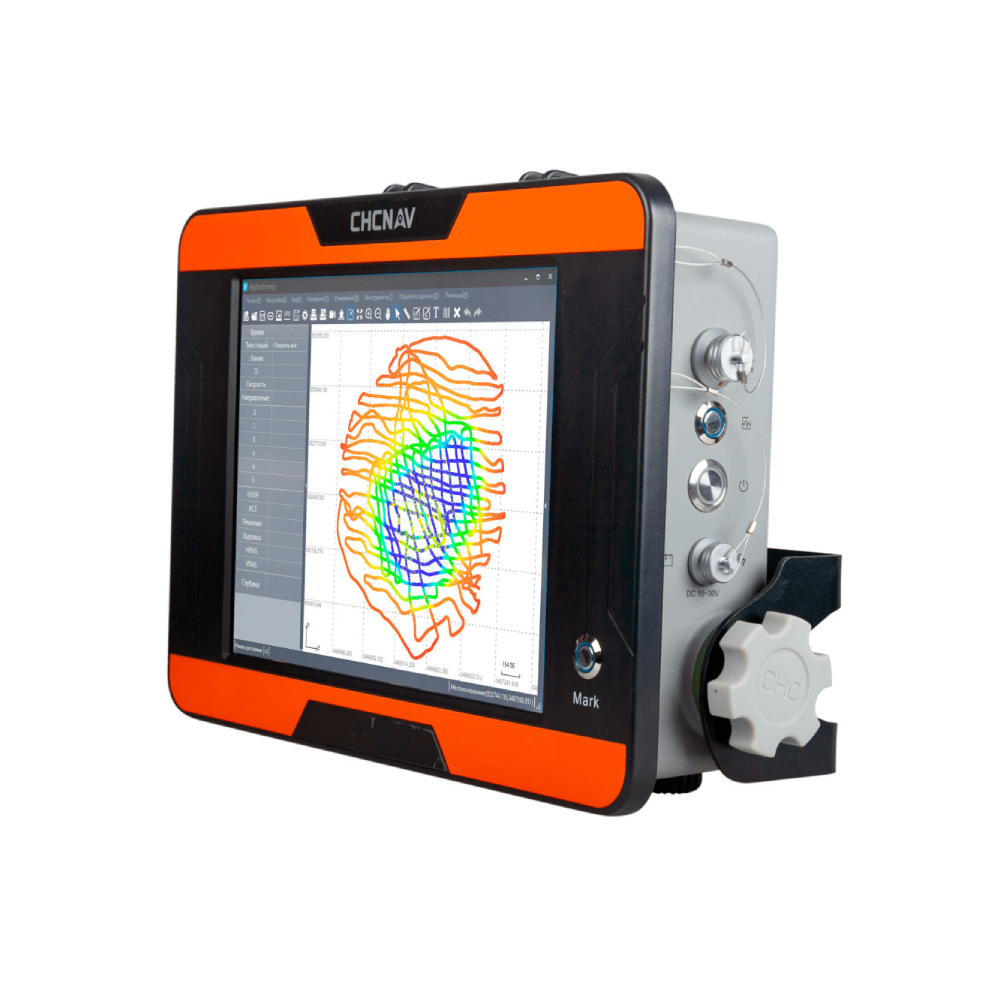

CHCNAV D390 — профессиональный однолучевой эхолот для точного измерения глубин и выполнения батиметрической съёмки. Электронный блок эхолота, промышленный ПК и сенсорный дисплей высокого разрешения объединены в одном корпусе, поэтому для работы не требуется большое количество дополнительных кабелей и оборудования.

Компактный корпус из алюминиевого сплава с защитой IP66, производительный промышленный ПК и встроенное гидрографическое ПО HydroSurvey делают D390 удобным решением для оперативных полевых работ.

Ключевые преимущества CHCNAV D390

Эхолот и ПК — в одном корпусе
Встроенный промышленный компьютер избавляет от необходимости использовать отдельный ПК. Все основные операции по сбору, отображению и обработке данных выполняются непосредственно на устройстве.

Производительный промышленный ПК
D390 оснащён компьютером с процессором 2,24 ГГц, оперативной памятью 4 ГБ и встроенным хранилищем объёмом 32 ГБ. Сенсорный дисплей высокого разрешения обеспечивает удобное управление и контроль результатов непосредственно в процессе съёмки.

Точный трансдьюсер 200 кГц
Частота 200 кГц обеспечивает высокое разрешение при выполнении промеров, особенно на мелководных участках. Ширина диаграммы направленности 6,5° позволяет получать сфокусированные данные по продольному и поперечному профилю.

До 60 зондирующих импульсов в секунду
Высокая частота зондирования позволяет оперативно получать данные о глубине в процессе движения судна. Максимальная измеряемая глубина — до 300 м.

Автоматическая обработка сигнала
Интеллектуальные алгоритмы автоматически адаптируют параметры зондирующего сигнала и удаляют избыточные эхо-сигналы. Изменение ширины импульса и фильтрация помех помогают повысить стабильность и достоверность результатов измерений.

Данные в реальном времени

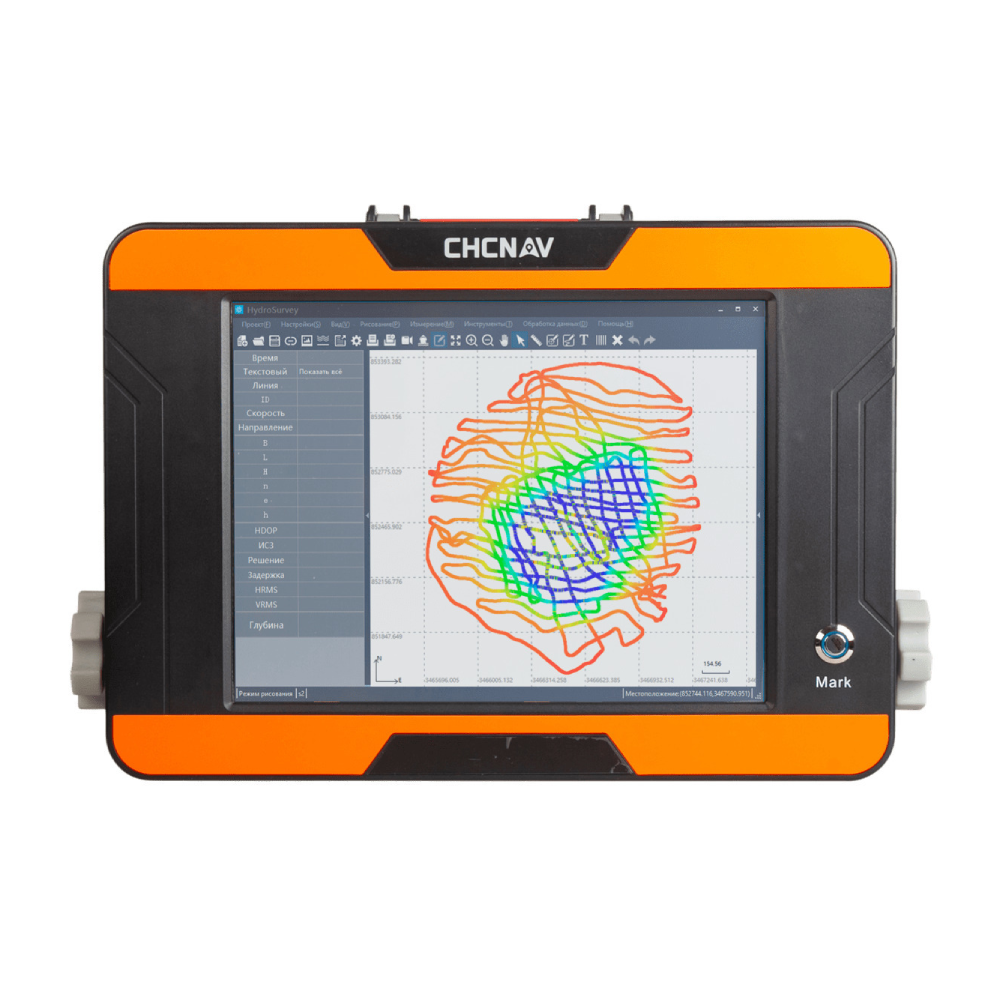

HydroSurvey позволяет непосредственно во время работ контролировать глубину, эхо-сигнал и качество навигационного решения, оперативно оценивая получаемые данные.

Подключение ГНСС и внешнего оборудования

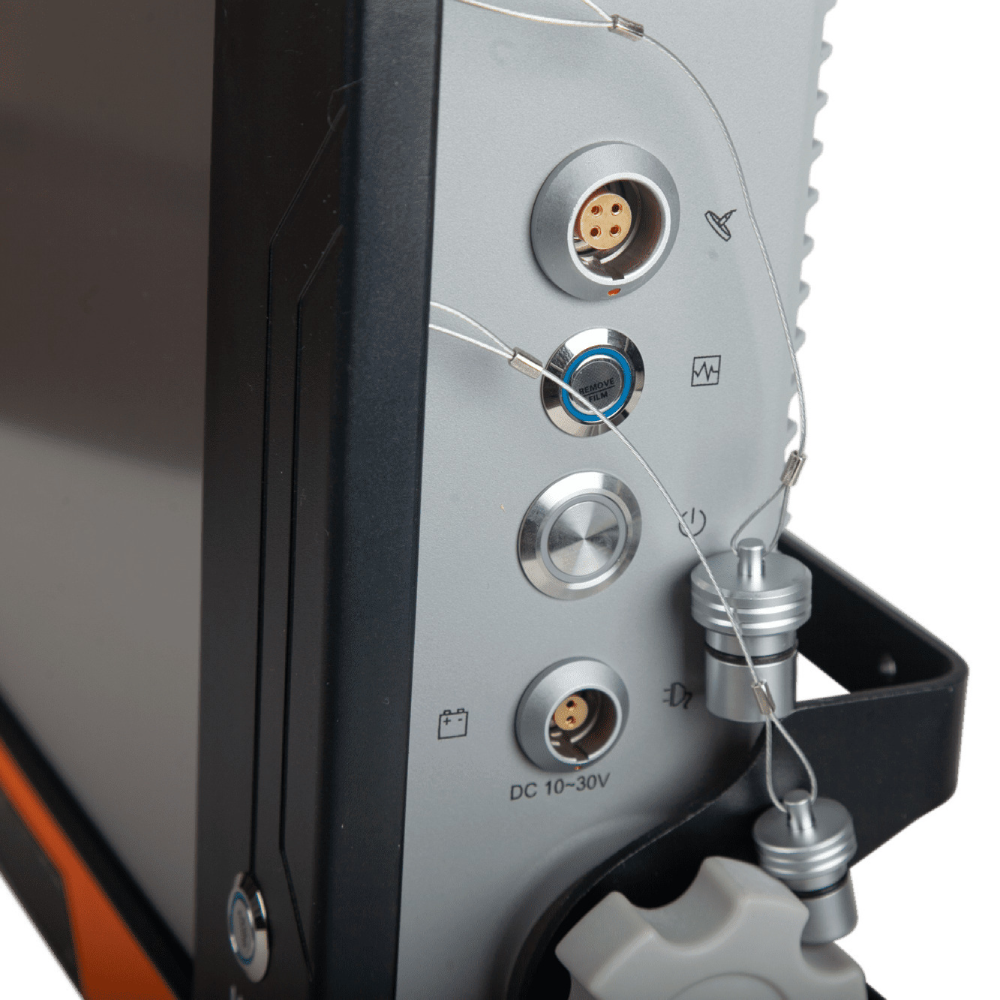

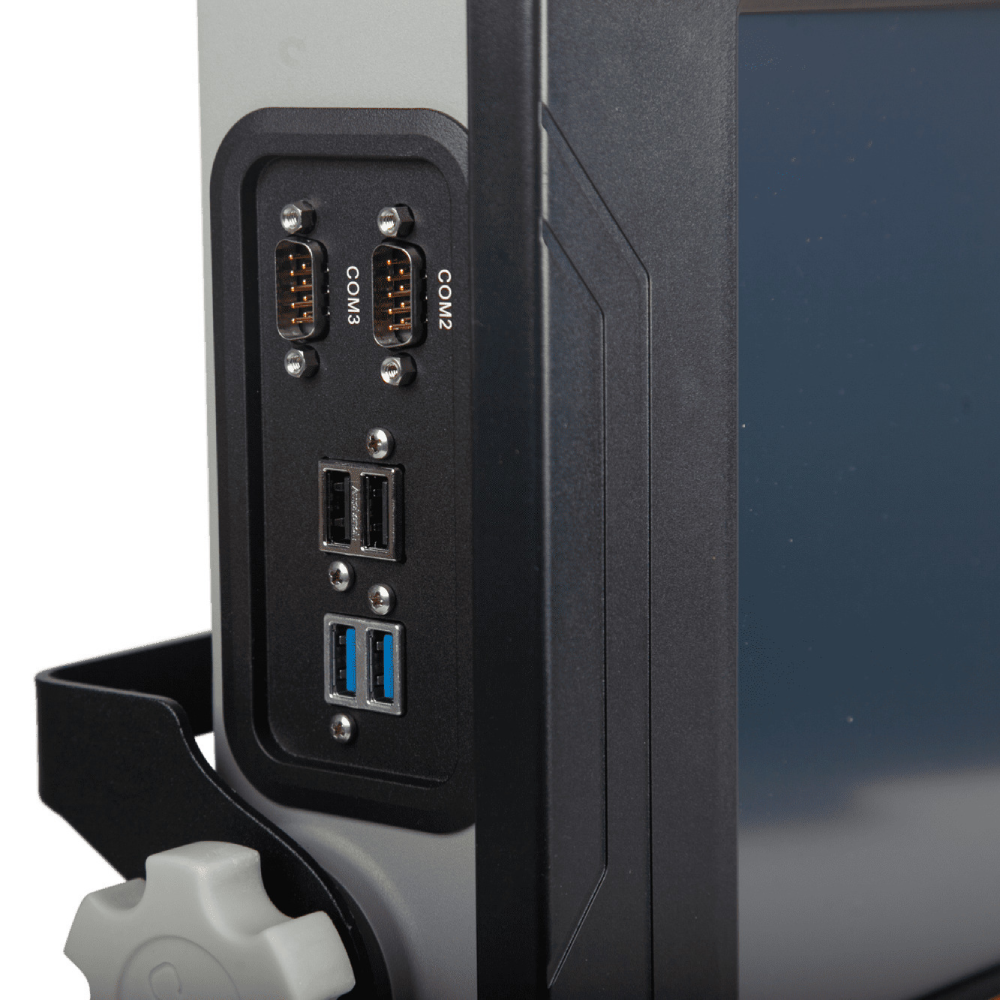

Для интеграции с внешними устройствами предусмотрены COM и USB-порты, а также беспроводной интерфейс Bluetooth. Возможна работа с внешним ГНСС-приёмником по протоколу NMEA.

Быстрая установка на судне

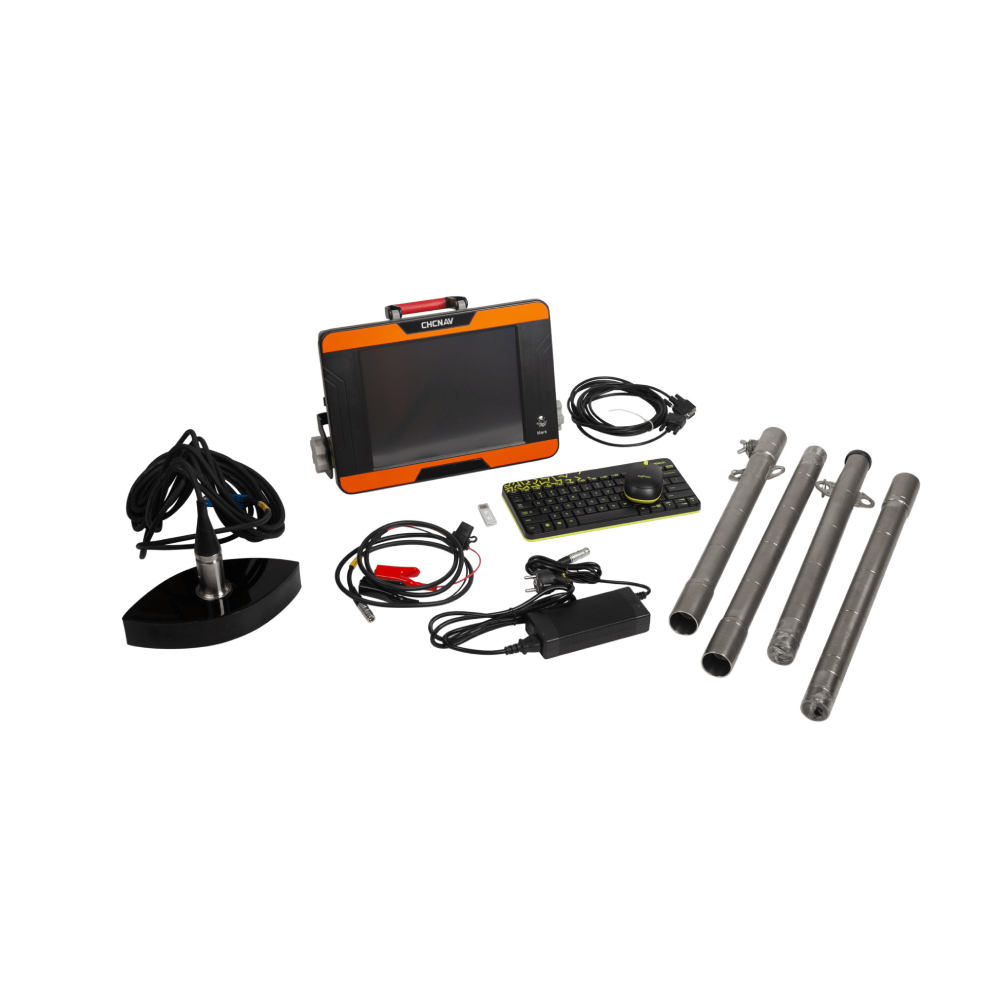

В комплект входит специальная веха для крепления трансдьюсера и ГНСС-приёмника. Это позволяет быстро установить оборудование на судне и приступить к батиметрической съёмке без сложного монтажа.

Надёжность для полевых работ

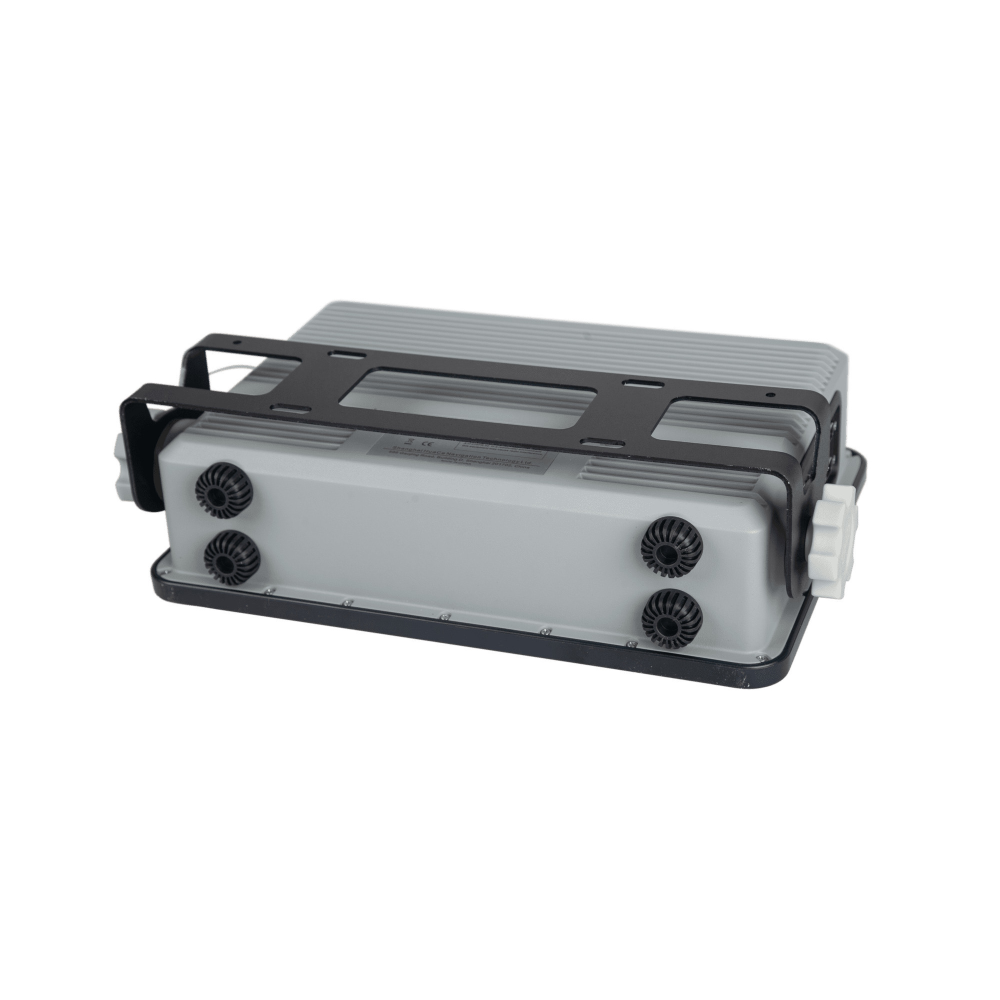

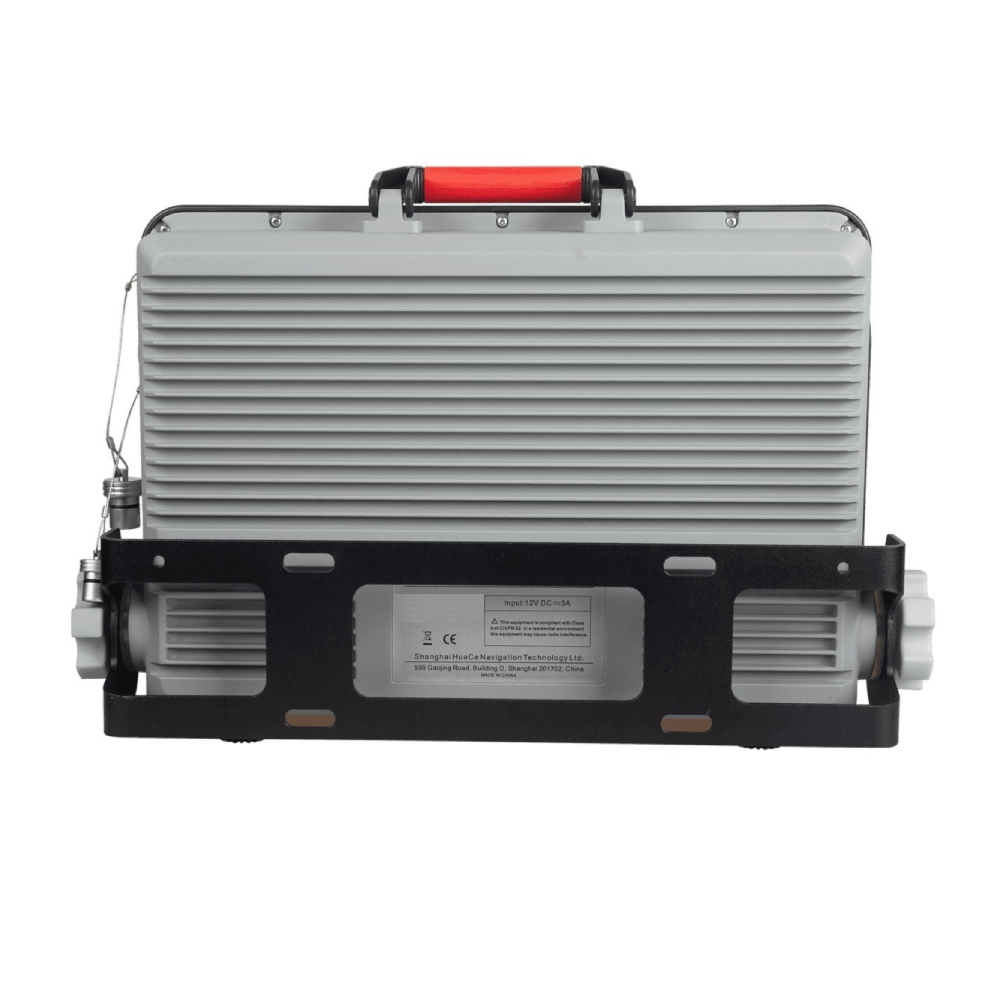

D390 выполнен в прочном корпусе из алюминиевого сплава и имеет степень защиты IP66. Компактная конструкция упрощает транспортировку оборудования, а объединение эхолота и промышленного ПК в одном корпусе сокращает количество компонентов, необходимых для работы.

HydroSurvey — полный контроль гидрографической съёмки

Встроенное ПО HydroSurvey предназначено для планирования, проведения и обработки гидрографических работ в режиме реального времени.

Программа позволяет:

• планировать маршрутные линии;
• импортировать картографические подложки;
• работать с местными системами координат и параметрами калибровки;
• настраивать параметры эхолота;
• подключать внешние ГНСС-приёмники по различным протоколам;
• тестировать поступающие навигационные данные;
• задавать смещения антенны ГНСС-приёмника;
• контролировать глубину, отражённый эхо-сигнал и качество навигационного решения в реальном времени;
• выполнять коррекцию измерений с учётом скорости звука и аппаратной задержки;
• учитывать данные о приливах;
• редактировать результаты на основе записанной эхограммы;
• выбирать и экспортировать данные в различные, в том числе пользовательские, форматы.

CHCNAV D390 — готовое решение для батиметрической съёмки

Эхолот, промышленный ПК, сенсорный дисплей и гидрографическое ПО в одном компактном комплексе. D390 сочетает точность измерений, автоматическую обработку сигнала и удобные инструменты для работы с навигационными данными, позволяя эффективно выполнять батиметрические и гидрографические работы непосредственно в полевых условиях.
